Ayant préparé tout le matériel pour faire du [TapTempo en Verilog](https://linuxfr.org/news/taptempo-en-verilog), il était trop tentant de réaliser la même chose en [VHDL](https://fr.wikipedia.org/wiki/VHDL). L’occasion de se plonger dans ce langage de description matériel concurrent du Verilog.
L’occasion également de parler des avancées de GHDL, un simulateur libre du VHDL, et désormais également capable de faire la synthèse en conjonction avec Yosys.


Pour comprendre TapTempo dans la culture [moulesque](https://linuxfr.org/wiki/moule) de LinuxFr.org, il est conseillé d’aller faire un petit tour sur la [page wiki homonyme](https://linuxfr.org/wiki/taptempo).

----

[La vidéo du projet en action.](https://www.youtube.com/watch?v=heLm9gSVSTc)
[Le dépot du projet TapTempoASIC (contenant la version Verilog et VHDL)](https://github.com/Martoni/TapTempoASIC)
[Le dépot du projet d'extension à Yosys pour la synthèse avec GHDL](https://github.com/ghdl/ghdl-yosys-plugin)
[Le dépot de GHDL,  pour la synthèse et la simulation VHDL](https://github.com/ghdl/ghdl)
[Le dépot de Yosys, pour la synthèse Verilog](https://github.com/YosysHQ/yosys)

----

Comme l’indique le titre de cette dépêche, nous allons effectuer un « portage » du projet TapTempo, qui était écrit en Verilog, vers le language VHDL. Nous aurons donc l’avantage de profiter d’une architecture déjà conçue. Et comme une partie des stimulus de simulation (banc de test) ont été écrit en Python avec [CocoTB](https://github.com/cocotb/cocotb), nous allons pouvoir les reprendre (presque) tels quels pour simuler notre version VHDL.




Le VHDL
=======



Le VHDL – pour [**V**HSIC](https://fr.wikipedia.org/wiki/Very_High_Speed_Integrated_Circuit) **H**ardware **D**escription **L**anguage – est un langage de description matérielle issu d’une commande du ministère de la Défense américaine, c’est donc en toute logique qu’il soit surtout populaire… en Europe !


Le VHDL s’inspire fortement du langage [ADA](http://https://fr.wikipedia.org/wiki/Ada_(langage)) pour décrire le comportement des circuits intégrés numériques. Cela permet de décrire un modèle que l’on peut ensuite simuler au moyen d’un simulateur.
Le simulateur VHDL OpenSource le plus connu est [GHDL](http://ghdl.free.fr/), initialement développé par le français [Tristan Gringold](https://linuxfr.org/news/entretien-avec-tristan-gingold-auteur-de-ghdl) comme une surcouche à GCC.
Il existe également un simulateur opensource nommé [nvc](http://www.fabienm.eu/flf/nvc-lautre-simulateur-vhdl-libre/), mais il est moins mature que GHDL. Les autres simulateurs OpenSource, comme [FreeHDL](http://freehdl.seul.org/) ou VerilatorVHDL, sont plus anecdotiques.


À partir d’une source VHDL il est également possible de générer un schéma de portes et de bascules logiques au moyen d’un logiciel de synthèse. Pendant longtemps, les seuls logiciels libres de synthèse HDL ciblaient le Verilog ([OdinII](https://symbiflow.readthedocs.io/projects/vtr/en/latest/odin/) et [Yosys](http://www.clifford.at/yosys/)). Mais depuis [cette année](https://github.com/ghdl/ghdl-yosys-plugin) une extension GHDL est apparue pour Yosys. Si cette extension n’est pas encore vraiment stabilisée, elle n’en reste pas moins parfaitement utilisable comme nous allons le voir dans cet exemple.


Le VHDL est très hiérarchique, on décrit des modules avec leurs entrées-sorties que l’on assemble ensuite à la manière d’un schéma bloc dans un composant «top».



Dans le cas de TapTempo, l’interface du module «top» est déclarée dans une entité [comme ceci](https://github.com/Martoni/TapTempoASIC/blob/master/hdl/vhdl/taptempo.vhd) :


```VHDL
entity taptempo is
   port (
       clk_i : in std_logic;
       btn_i : in std_logic;
       pwm_o : out std_logic
   );
end entity taptempo;
```





VHDL n’est pas sensible à la casse ! C’est quelque chose qui est très perturbant mais dans l’exemple ci-dessus `Entity` est exactement identique à `entity` ou `ENTITY`. En pratique, le simulateur mettra tout en minuscule.


Le module possède deux entrées : l’horloge (`clk_i`) et le bouton (`btn_i`) ainsi qu’une sortie pwm (`pwm_o`) pour l’affichage. Il est possible de définir des paramètres pour la génération du module en utilisant le mot clef [`generic`](https://www.ics.uci.edu/~jmoorkan/vhdlref/generics.html) de la même manière que le `port`. Pour plus de simplicité nous choisirons plutôt de mettre tous les paramètres dans un package séparé (nommé [taptempo_pkg.vhd](https://github.com/Martoni/TapTempoASIC/blob/master/hdl/vhdl/taptempo_pkg.vhd)), à la manière des `include` du C/C++.



Le type `std_logic` est utilisé pour représenter les états que peut prendre un signal. En simulation, il peut prendre 9 valeurs différentes :
- `0` : 0 logique;
- `1` : 1 logique;
- `Z` : Haute impédence;
- `X` : inconnue, plusieurs pilotes en conflit -> erreur;
- `L` : 0 faible, peut-être vu comme une résistance de tirage à la masse (pull-down);
- `H` : 1 faible, peut-être vu comme une résistance de tirage à Vcc (pull-up);
- `W` : signal faible inconnu, quand il y a un conflit entre `L` et `H` mais qu’un troisième pilote fort (`0` ou `1`) pourrait tout de même mettre le signal à une valeur déterminable;
- `-` : pas d’importance;
- `U` : non initialisé.


Dans la pratique on évitera d’utiliser toutes ces valeurs si on veut limiter les problèmes à la synthèse. Par exemple les valeurs 'L' et 'H' ne peuvent être synthétisées « à l’intérieur » d’un FPGA, les résistances de tirage ne sont disponibles que sur les entrées sorties.
Un bus de données bidirectionnel à l’extérieur du FPGA devra être séparé en deux bus dans le FPGA : un pour chaque direction.



En réalité on se limite à '0' et '1'. Les valeurs 'U' et 'X' apparaissent dans les traces de simulation et nous avertissent d’un problème avec notre code (simulation ou synthèse).



Le type `std_logic` peut être étendu en tableau avec `std_logic_vector` très pratique pour représenter des bus.


Architecture de TapTempo
========================



L’architecture global de TapTempo qui est exactement la même que celle de la version Verilog est présenté dans le schéma ci-dessous:

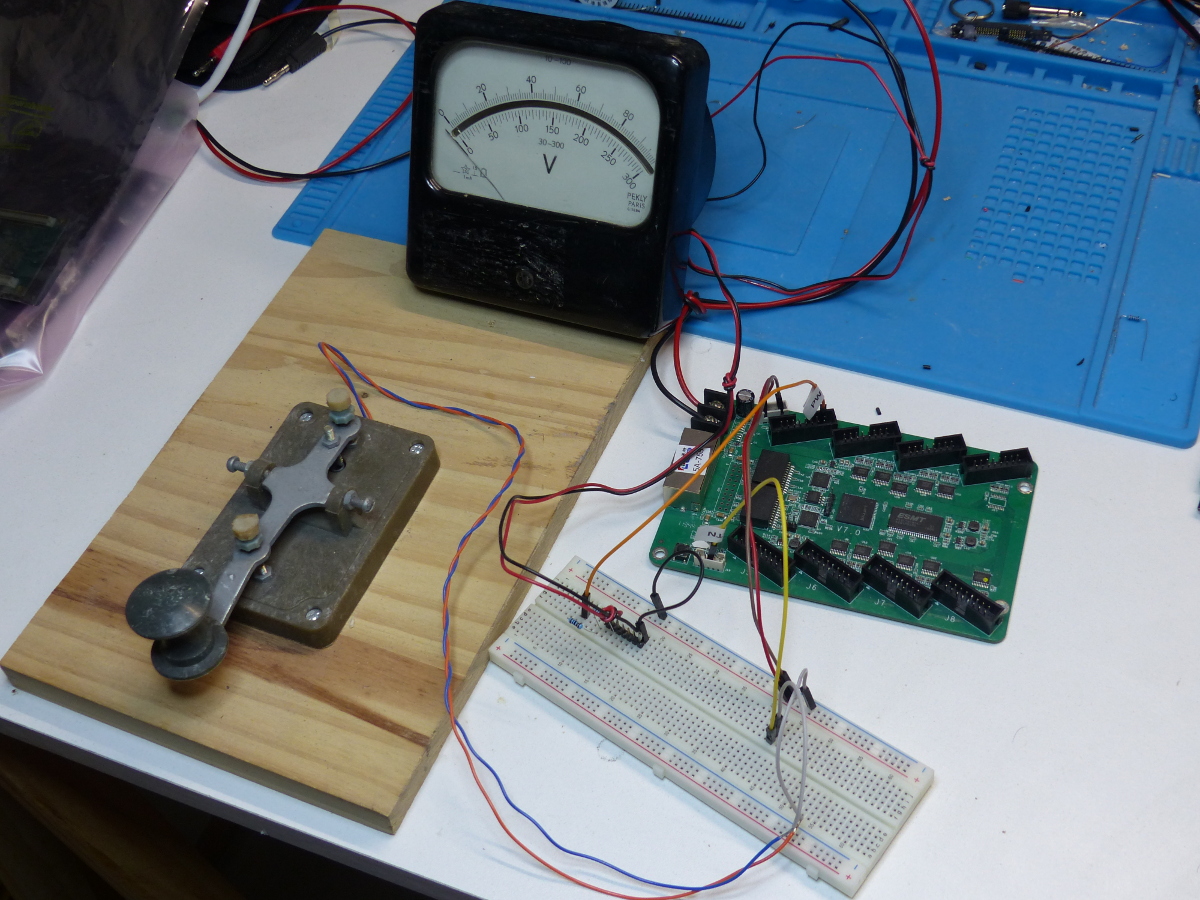

Le tempo en entrée est donné par une touche de morse






qui peut aisément être remplacé par un simple bouton poussoir (c’est d’ailleurs monté en parallèle du bouton de la colorlight). Cette entrée est synchronisée avec l’horloge du FPGA au moyen d’une double bascule en série pour éviter la métastabilité :


```VHDL
   -- Synchronize btn
   btn_sync_p: process (clk_i, rst)
   begin
       if rst = '1' then
           btn_s <= '0';
           btn_old <= '0';
       elsif rising_edge(clk_i) then
           btn_s <= btn_old;
           btn_old <= btn_i;
       end if;
   end process btn_sync_p;
```



Le module `debounce` se charge ensuite de filtrer les rebonds et transfert le signal au module de mesure de la période d’appuis.



Cette période divise ensuite une constante de temps représentant le nombre de cycle de `timepulse` pour donner la fréquence en **b**attement **p**ar **m**inute (bpm).



Pour être « affichée », cette valeur est transformée en un signal périodique avec un rapport cyclique proportionnel au battement `bpm`.


Ce signal cyclique s’affiche ensuite très bien au moyen d’un voltmètre à aiguille comme celui-ci :





La graduation qui nous intéresse ici est celle qui va de 0 à 250.


Les paramètres dans un package : [taptempo_pkg](https://github.com/Martoni/TapTempoASIC/blob/master/hdl/vhdl/taptempo_pkg.vhd)
---------------------------------------------------------------------------------------------


Pour configurer les différentes constantes et définir des fonctions utiles, on utilise un « package » nommé `taptempo_pkg.vhd` qui sera inclus dans tous les modules du projet :


```VHDL
use work.taptempo_pkg.all;
```






La déclaration d’un package en VHDL s’effectue en deux temps :



- on déclare d’abord les «objets» que l’on va utiliser dans le `package` :



```VHDL
-- La déclaration de ce que le package rend visible
package taptempo_pkg is

   constant CLK_PER_NS : natural;
   constant BPM_MAX : natural;
   constant BPM_SIZE : natural;
   constant TP_CYCLE : natural;
   constant BTN_PER_MAX : natural;
   constant BTN_PER_SIZE : natural;
   constant BTN_PER_MIN : natural;
   constant MIN_US : natural;
   constant MAX_COUNT : natural;
   constant DEBOUNCE_PER_US: natural;
   constant DEB_MAX_COUNT : natural;
   constant DEB_MAX_COUNT_SIZE : natural;

   constant ZEROS : std_logic_vector(31 downto 0);

   -- Usefull function for register size
   function log2ceil(m : integer) return integer;

end package taptempo_pkg;
```






- Puis on définit leurs valeurs et comportement dans le corps (`body`) :


```VHDL
package body taptempo_pkg is

   constant CLK_PER_NS : natural := 40;
   constant BPM_MAX : natural := 250;

   -- period of tp in ns
   constant TP_CYCLE : natural := 5120;

   -- Debounce period in us
   constant DEBOUNCE_PER_US: natural := 50_000;
   constant DEB_MAX_COUNT : natural := (1000 * (DEBOUNCE_PER_US / TP_CYCLE));
   constant DEB_MAX_COUNT_SIZE : natural := log2ceil(DEB_MAX_COUNT);

   -- constant MIN_NS : natural := 60000000000;
   constant MIN_US : natural := 60_000_000;

   constant BPM_SIZE : natural := log2ceil(BPM_MAX + 1);

   constant BTN_PER_MAX : natural := 1000 * (MIN_US / TP_CYCLE);
   constant BTN_PER_SIZE : natural := log2ceil(BTN_PER_MAX + 1);
   constant BTN_PER_MIN : natural := 1000 * (MIN_US / TP_CYCLE) / BPM_MAX;
   constant MAX_COUNT : natural := TP_CYCLE / CLK_PER_NS;

   constant ZEROS : std_logic_vector(31 downto 0) := x"00000000";

   function log2ceil(m : integer) return integer is
   begin
     for i in 0 to integer'high loop
           if 2 ** i >= m then
               return i;
           end if;
       end loop;
   end function log2ceil;

end package body;
```





Vous noterez la lourdeur d’avoir à déclarer le type de la constante dans le package avant de donner sa valeur dans le `body`. Les mauvaises langues diront que ça n’est pas beaucoup plus lourd que le C++ et ses doubles fichier (*.h et *.cpp) pour définir une classe.



Un cadenceur (timer) pour tout le système : [Timepulse](https://github.com/Martoni/TapTempoASIC/blob/master/hdl/vhdl/timepulse.vhd)
---------------------------------------------------------------------------------------


Nous allons avoir besoin de compter le temps dans plusieurs blocs du projet. L’horloge câblée sur la colorlight est de 25Mhz. Comme nous n’avons pas besoin de précisions à la quarantaine de nanoseconde nous allons utiliser un compteur global pour générer des « pulses » toutes les 5,12µs. Ces pulses seront utilisés en entrée des blocs ayant besoin de compter le temps. Cela réduira la taille des compteurs puisqu’ils n’auront pas à repartir de l’horloge globale.

[Le code](https://github.com/Martoni/TapTempoASIC/blob/master/hdl/vhdl/timepulse.vhd) est suffisamment concis pour que nous puissions le reproduire ici dans son intégralité.



```VHDL
library ieee;
use ieee.std_logic_1164.all;
use ieee.numeric_std.all;

use work.taptempo_pkg.all;

entity timepulse is
   port (
       -- clock and reset
       clk_i : in std_logic;
       rst_i : in std_logic;
       -- timepulse output
       tp_o : out std_logic
   );
end entity timepulse;

architecture RTL of timepulse is
   signal counter : natural range 0 to MAX_COUNT + 1;
begin
   tp_o <= '1' when (counter = 0) else '0';

   counter_p: process (clk_i, rst_i)
   begin
       if rst_i = '1' then
           counter <= 0;
       elsif rising_edge(clk_i) then
           if counter < MAX_COUNT then
               counter <= counter + 1;
           else
               counter <= 0;
           end if;
       end if;
   end process counter_p;
end architecture RTL;
```





Tout module VHDL est constitué d’une partie entité `entity` pour décrire les interfaces d’entrées-sorties. Ici nous avons les deux entrées horloge `clk_i` et reset `rst_i` caractéristiques d’un système synchrone. L’unique sortie est le pulse généré toutes les 5,12µs.


La description du fonctionnement du module est donnée ensuite dans le bloc « _architecture_ ». En plus des signaux d’entrées-sorties, il est possible de déclarer des signaux interne au bloc. Nous avons déclaré ici le signal `counter` qui est un entier naturel borné de 0 à `MAX_COUNT + 1`. La possibilité de borner les signaux que l’on déclare en _integer_ permet d’aider l’outil de synthèse à générer un bus de taille adaptée quand on ne souhaite pas déclarer un `std_logic_vector` avec une taille explicite.


Attention, un `signal` n’a pas la même signification qu’une variable dans un programme procédural. Une variable prend une seule valeur qui changera au cours de l’exécution du programme. Un signal doit  être vu comme une liste des différentes valeurs que prendra le signal au cours de la simulation. La première valeur de la liste sera son état initial, et à chaque événement sur le signal on ajoutera une valeur à la liste jusqu’à la fin de la simulation.



Nous aurions également pu déclarer des constantes à cet endroit, mais comme dit dans l’introduction, une constante étant un paramètre modifiable nous avons préféré le mettre dans le package `taptempo_pkg`.



Le corps de l’architecture de timepulse possède deux « process » concurrents qui s’exécutent en parallèle. Le premier est une assignation continue :



```VHDL
   tp_o <= '1' when (counter = 0) else '0';
```







Il fait passer `tp_o` à '1' quand le compteur `counter` atteint la valeur 0. Ce « process » est activé à chaque évenement/changement sur le signal `counter`.


Le second process est plus étoffé :



```VHDL
   counter_p: process (clk_i, rst_i)
   begin
   --...
   end process counter_p;
```






Ce process est exécuté à chaque événement surgissant sur les signaux déclarés dans la liste de sensibilité (ici `clk_i` et `rst_i`). Le contenu du `process` est quant à lui exécuté de manière séquentielle.



```VHDL
       if rst_i = '1' then
           --...
       elsif rising_edge(clk_i) then
           --...
       end if;
```







Cette structure décrit une [bascule D](https://fr.wikipedia.org/wiki/Bascule_(circuit_logique)#Bascule_D) qui sera bien reconnue comme telle par le logiciel de synthèse.
Un reset asynchrone ré-initialise le compteur à 0:



```VHDL
           counter <= 0;
```






Et sur un front montant de l’horloge


```VHDL
       elsif rising_edge(clk_i) then
```





on incrémente le compteur jusqu’à son maximum.



```VHDL
           if counter < MAX_COUNT then
               counter <= counter + 1;
           else
               counter <= 0;
           end if;
```






Notez l’utilisation de l’opérateur d’affectation non bloquant `<=` qui n’affectera la valeur qu’à la fin de l’exécution du process.



Si par exemple nous avons le code suivant dans un process :


```VHDL
   counter <= 10;
   counter <= 5;
```







La valeur effective de `counter` à la fin de l’exécution de process sera 5. Et à aucun moment la valeur 10 n’apparaîtra dans `counter`.



Pour visualiser les signaux de sortie du module on pourra se rendre dans [le répertoire](https://github.com/Martoni/TapTempoASIC/tree/master/cocotb/test_timepulse) `cocotb/test_timepulse` du projet et lancer le test en donnant ghdl comme simulateur:



```Shell
$ cd test_timepulse
$ SIM=ghdl make
```





Le même principe pourra être appliqué pour simuler tous les autres modules de TapTempo.



La simulation consiste à laisser passer le temps pendant une miliseconde :



```python
@cocotb.test()
async def double_push_test(dut):
   trg = TestTimePulse(dut)
   trg.display_config()
   trg.log.info("Running test!")
   await trg.reset()
   await Timer(1, units="ms")
```





La simulation génère un fichier nommé `timepulse.fst` visible avec [gtkwave](https://github.com/gtkwave) :


```shell
$ gtkwave timepulse.fst
```

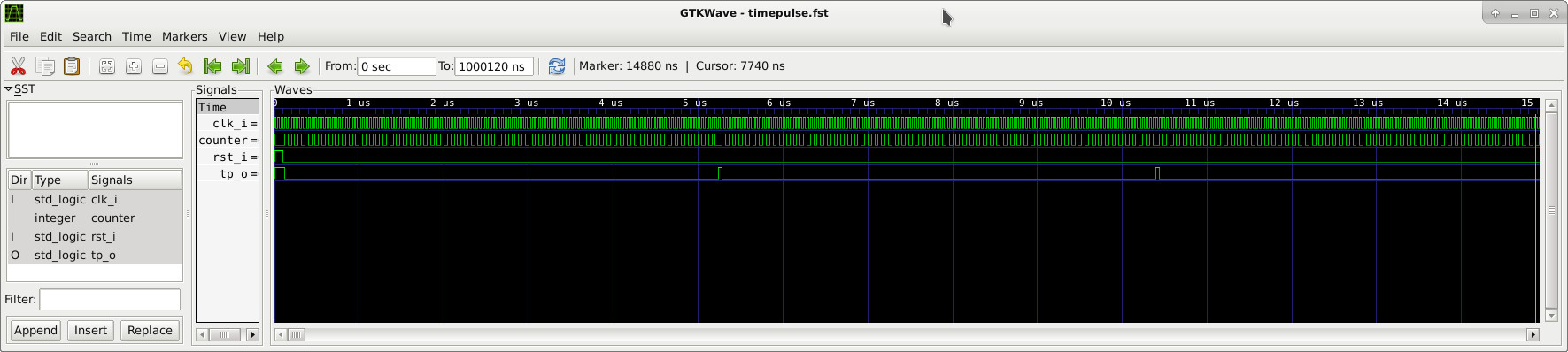

Comme visible dans l’image ci-dessous.




Filtrage des rebonds : [debounce](https://github.com/Martoni/TapTempoASIC/blob/master/hdl/vhdl/debounce.vhd)
-------------------------------------------------------------------------------------



Le manipulateur morse génère des rebonds, le filtrage avait initialement été réglé à 20&nbsp;ms sur la version Verilog. Pour être vraiment tranquille nous le monterons à 50&nbsp;ms, mais c’est particulièrement long comme période. Comme pour le reste, cette configuration se trouve donc dans le package `taptempo_pkg.vhd`.


Le module `debounce` va se charger de filtrer les rebonds au moyen d’une machine à états et d’un compteur.


```VHDL
entity debounce is
   port (
       -- clock and reset
       clk_i : in std_logic;
       rst_i : in std_logic;
       -- inputs
       tp_i  : in std_logic;
       btn_i : in std_logic;
       -- outputs
       btn_o : out std_logic
   );
end entity;
```





Le comptage des pulsations du module timepulse s’effectue dans un process :



```VHDL
counter_p: process (clk_i, rst_i)
begin
   if rst_i = '1' then
       counter <= 0;
   elsif rising_edge(clk_i) then
       if tp_i = '1' then
           if (state_reg = s_cnt_high) or (state_reg = s_cnt_low) then
               counter <= counter + 1;
           else
               counter <= 0;
           end if;
       end if;
   end if;
end process counter_p;
```





La machine à états est constituée de 4 états :



```VHDL
   type t_state is (s_wait_low, s_wait_high, s_cnt_high, s_cnt_low);
   signal state_reg : t_state;
```







Deux états d’attentes et deux états de comptages. Dans un état d’attente `s_wait_` on attend un front du bouton. Quand un front survient on passe dans un état de comptage `s_cnt_`.



Dans un état de comptage, le compteur s’incrémente et passe à l’état d’attente lorsqu’il arrive à son maximum.



De cette manière, seuls les fronts intervenant dans un état d’attente sont pris en compte. Une fois la machine à états dans un état de comptage, plus aucun front du bouton n’est « écouté ».



Mesure de la période d’appuis : [percount](https://github.com/Martoni/TapTempoASIC/blob/master/hdl/vhdl/percount.vhd)
-------------------------------------------------------------------------------------



Le module `percount` (`per`iod `count`er) va compter le temps d’une période entre deux appuis sur le bouton.



Si on passe sur les signaux désormais bien connus `clk_i`, `rst_i` et `tp_i`; l’entrée du module est `btn_i` qui représente la valeur du bouton (appuyé ou non) sans rebond.



Les deux signaux de sortie sont :
- Un vecteur `btn_per_o` représentant la valeur de la période mesurée
- Un signal `btn_per_valid` donnant la validité de la valeur précédente. La valeur de `btn_per_o` est considérée comme bonne uniquement si `btn_per_valid` est à '1'.



Dans un premier `process` détecte les fronts descendants du bouton :



```VHDL
   btn_fall <= btn_old and (not btn_i);

   btn_p: process (clk_i, rst_i)
   begin
       if rst_i = '1' then
           btn_old <= '0';
       elsif rising_edge(clk_i) then
           btn_old <= btn_i;
       end if;
   end process btn_p;
```



Puis dans un second process on compte le temps et on remet à 0 le compteur quand un front descendant du bouton surgit :



```VHDL
       --...
       elsif rising_edge(clk_i) then
           if btn_fall = '1' then
               counter_valid <= '1';
           elsif counter_valid = '1' then
               counter <= 0;
               counter_valid <= '0';
           elsif (tp_i = '1') and (counter < BTN_PER_MAX) then
               counter <= counter + 1;
           end if;
       end if;
       -- ...
```





Conversion période/fréquence (division) : [per2bpm](https://github.com/Martoni/TapTempoASIC/blob/master/hdl/vhdl/per2bpm.vhd)
-----------------------------------------------------------------------------------



C’est la partie « dure » du système, il va falloir faire une division d’une constante par la période mesurée.



$$ bpm = \frac{1000 \times MIN\_US}{btn\_per\_i \times TP\_CYCLE}$$



Pour éviter d’avoir à utiliser les blocs multiplieurs dédiés de l’ECP5 et rester « portable » nous allons poser cette division comme on le ferait à la main.



Pour ce faire, on va mettre le dividende dans un registre nommé `remainder` (pour le reste) :



```VHDL
remainder <= std_logic_vector(to_unsigned((MIN_US / TP_CYCLE) * 1000, remainder'length));
```




Et le diviseur dans un registre `divisor`:



```VHDL
if to_integer(unsigned(btn_per_i)) < BTN_PER_MIN then
   divisor <= std_logic_vector(to_unsigned(BTN_PER_MIN, BTN_PER_SIZE)) & ZEROS(DIVIDENTWIDTH-1 downto 0);
else
   divisor <= btn_per_i & ZEROS(DIVIDENTWIDTH-1 downto 0);
end if;
```




Notez la la valeur minimum de `btn_per_i` qui nous évitera les problèmes de division par 0 ainsi que des valeurs de bpm trop élevées.



La division est cadencée par une machine à états de 3 états :



```VHDL
type t_state is (s_init, s_compute, s_result);
signal state_reg : t_state;
```





Un état initial pour démarrer, un état de calcul et un état durant lequel la valeur de sortie est considérée comme bonne.



L’algorithme de division consiste en une série de décalage à droite du diviseur :



```VHDL
divisor <= "0" & divisor(REGWIDTH-1 downto 1);
```





Et de décalages à gauche du quotient :


```VHDL
if (unsigned(divisor) <= unsigned(remainder)) then
   remainder <= std_logic_vector(unsigned(remainder) - unsigned(divisor));
   quotient <= quotient(REGWIDTH-2 downto 0) & "1";
else
   quotient <= quotient(REGWIDTH-2 downto 0) & "0";
end if;
```




Avec ajout d’un '1' ou d’un '0' en fonction de la valeur du diviseur et du reste. Lorsque le reste est supérieur au diviseur, on le soustrait du diviseur et on ajoute un bit '1' au moment du décalage du quotient. Sinon on ajoute le bit '0' sans toucher au registre de reste (`remainder`).



Les registres `remainder`, `divisor` et `quotient` sont des `std_logic_vector` qui ne représente rien d’autre qu’un « paquet de bits » pour le langage. Si l’on souhaite effectuer des opérations de comparaison ou des additions soustraction dessus il faut donc dire au VHDL que ses bits représentent un nombre (ici non signé) en les « castant » avec `unsigned()`. Et si l’on souhaite assigner le résultat à un `std_logic_vector` il faut « caster » à nouveau avec `std_logic_vector`. Ces multiples conversion de type peuvent vite devenir un casse-tête quand on fait du VHDL.


L’esperluette `&` est ici un opérateur de concaténation de deux vecteurs `std_logic_vector`.


Le résultat de la division est donné en continu par les bits de poids faible du registre `divisor` :


```VHDL
bpm_o <= quotient(BPM_SIZE-1 downto 0);
bpm_valid <= '1' when state_reg = s_result else '0';
```





`bpm_o` est considéré comme valide lorsque l’état de la machine à états est `s_result`.


Sortie «affichage» en rapport cyclique : [pwmgen](https://github.com/Martoni/TapTempoASIC/blob/master/hdl/vhdl/pwmgen.vhd)
---------------------------------------------------------------------------------



La sortie « d’affichage » de la valeur consiste à générer un signal périodique `pwm_o` dont le rapport cyclique est proportionnel à la valeur de `bpm_o`.


On va pour cela compter de 0 à BPM_MAX :



```VHDL
-- count
count_p: process (clk_i, rst_i)
begin
   if rst_i = '1' then
       count <= BPM_MAX;
   elsif rising_edge(clk_i) then
       if tp_i = '1' then
           if count = 0 then
               count <= BPM_MAX;
           else
               count <= count - 1;
           end if ;
       end if ;
   end if;
end process count_p;
```



Tant que la valeur du compteur se trouvera en dessous d’un seuil `pwmthreshold` elle sera à '1', une fois le seuil dépassé elle passera à '0':


```VHDL
-- pwm output
pwm_o <= '1' when (count < pwmthreshold) else '0';
```





Ce seuil ne doit pas changer de valeur pendant le comptage, on va donc devoir utiliser un registre intermédiaire `bpm_reg` pour stocker la valeur de `bpm_i` d’entrée :


```VHDL
-- Latching bpm_i on bpm_valid
bpm_register_p: process (clk_i, rst_i)
begin
   if rst_i = '1' then
       bpm_reg <= BPM_RESET;
       pwmthreshold <= BPM_RESET;
   elsif rising_edge(clk_i) then
       if bpm_valid = '1' then
           bpm_reg <= to_integer(unsigned(bpm_i));
       end if;
       if (count = BPM_MAX) then
           pwmthreshold <= bpm_reg;
       end if;
   end if;
end process bpm_register_p;
```




Notez, à nouveau, la conversion d’un `std_logic_vector` (`bpm_i`) vers un entier naturel (`bpm_reg`) par le double « cast » `to_integer(unsigned())`


Synthèse, placement-routage et configuration
============================================



Nous voici arrivé à la véritable information de cette dépêche : **il est désormais possible de faire de la synthèse VHDL avec un logiciel libre**.
Le VHDL est le langage avec lequel les étudiants français abordent le monde du FPGA en général. Je l’ai personnellement beaucoup pratiqué en utilisant ghdl pour la simulation et gtkwave pour visualiser les chronogrammes. Mais jusqu’à cette année, j’ai toujours dû passer sur les monstres propriétaires fournis gratuitement par les fabricants de FPGA pour la partie synthèse. Monstres de plusieurs dizaines de Giga-octets à télécharger, souvent précompilé pour une architecture 32 ou 64 bits mais pas les deux, incluant des machines virtuelles java et autres librairies graphique bugués quand on change la langue du système (coucou le [MIG de Vivado](https://forums.xilinx.com/t5/Memory-Interfaces-and-NoC/MIG-missing-input-clock-option/m-p/746423/highlight/true#M10242)). Quand ils ne sont tout simplement pas compatibles Linux (de plus en plus rare cependant). Bref, la synthèse VHDL n’était pas une sinécure.


La simulation n’était pas en reste non plus, car si GHDL fonctionnait plutôt bien, il n’était pas des plus rapides à l’époque. Et impossible de faire de la simulation mixte en mélangeant du VHDL et du Verilog.



Impossible également d’utiliser la formule 1 de la simulation qu’est [Verilator](https://www.veripool.org/wiki/verilator), un simulateur un peu spécial qui converti son design en un objet C++, le testbench étant ensuite écrit comme du C++ «normal». Le rapport de performance est d’au moins [100 fois plus rapide](http://www.fabienm.eu/flf/icarus-vs-verilator/).



Pour être honnête, signalons qu’il existe bien le logiciel français [Alliance](http://coriolis.lip6.fr/), mais c’est très orienté [ASIC](https://fr.wikipedia.org/wiki/Application-specific_integrated_circuit), et je n’ai jamais réussi à le faire fonctionner correctement. Peut-être que si des développeurs d’Alliance traînent sur LinuxFR, ils pourront nous en parler.


Bref, la lumière est arrivée cette année avec le développement du greffon [ghdl pour yosys](https://github.com/ghdl/ghdl-yosys-plugin) ainsi que les avancées à toute vapeur de la partie «synthèse» de [ghdl](https://github.com/ghdl/ghdl). Comme nous allons le voir dans la section suivante.


GHDL + Yosys, la lune de miel
-----------------------------



Pour pouvoir synthétiser TapTempo il va falloir compiler et installer les trois projet suivant :


- GHDL : Le logiciel de simulation ainsi que de synthèse (ne pas oublier d’option de synthèse dans la configuration avant compilation) ;
- Yosys : le logiciel de synthèse Verilog, véritable couteau suisse pour le FPGA et plus si affinité ;
- ghdl-yosys-plugin : le greffon qui permet de compiler une librairie `ghdl.so` à copier dans le répertoire `YOSYS_PREFIX/share/yosys/plugins/` de yosys.



Il est fortement conseillé de prendre les dernières versions du code des projets ci-dessus et de les compiler « à la main » car ces projets avancent vite et bougent beaucoup, les paquets des différentes distributions linux sont déjà largement obsolètes.


Une fois installé on peut lancer yosys avec le greffon ghdl comme ceci :



```shell
$ yosys -m ghdl

[...]

Yosys 0.9+3686 (git sha1 bc085761, clang 8.0.0-svn345496-1~exp1+0~20181029105533.852~1.gbpf10f36 -fPIC -Os)

yosys>
```




Puis charger nos sources VHDL avec la commande ghdl, en précisant bien le nom du « top » que l’on souhaite élaborer avec l’option `-e`.



```shell
yosys> ghdl --std=08 debounce.vhd  per2bpm.vhd  percount.vhd  pwmgen.vhd  rstgen.vhd  taptempo_pkg.vhd  taptempo.vhd  timepulse.vhd -e taptempo
1. Executing GHDL.
Importing module taptempo.
Importing module rstgen.
Importing module timepulse.
Importing module debounce.
Importing module percount.
Importing module per2bpm.
Importing module pwmgen_250.
```





Et c’est tout ! Maintenant on peut reprendre les commandes et la procédure que l’on avait utilisée dans le cas de [TapTempo en Verilog pour faire la synthèse](https://linuxfr.org/news/taptempo-en-verilog#toc-synth%C3%A8se-sur-colorlight), le placement routage et le chargement.


Notez que comme les sources ont été chargées et parsé dans yosys, il est parfaitement possible de le convertir en Verilog grâce à la commande `write_verilog`:


```
yosys> write_verilog taptempo_converted.v

2. Executing Verilog backend.
Dumping module `\debounce'.
Dumping module `\per2bpm'.
Dumping module `\percount'.
Dumping module `\pwmgen_250'.
Dumping module `\rstgen'.
Dumping module `\taptempo'.
Dumping module `\timepulse'.
```




La version Verilog ainsi générée pourra être simulée avec verilator ou icarus par exemple pour faire de la simulation mixte, ou tout simplement pour accélérer la simulation dans le cas de verilator.


Pour synthétiser sur la colorlight qui est munie d’un FPGA ECP5 de chez Lattice, on utilisera la commande synth_ecp5 avec une sortie netlist au format json.


```
yosys>  synth_ecp5 -json taptempo.json
[...]
=== taptempo ===

  Number of wires:                540
  Number of wire bits:           1515
  Number of public wires:         540
  Number of public wire bits:    1515
  Number of memories:               0
  Number of memory bits:            0
  Number of processes:              0
  Number of cells:                785
    CCU2C                         109
    L6MUX21                         9
    LUT4                          452
    PFUMX                          25
    TRELLIS_FF                    190

2.50. Executing CHECK pass (checking for obvious problems).
Checking module taptempo...
Found and reported 0 problems.

2.51. Executing JSON backend.
```




Arrivé à cette étape il peut être intéressant de comparer avec la version Verilog les ressources utilisées par le même projet :


```
$ yosys
yosys> read_verilog debounce.v  per2bpm.v  percount.v  pwmgen.v  rstgen.v  taptempo.v  timepulse.v
yosys> synth_ecp5 -json taptempo.json
..
=== taptempo ===

  Number of wires:                487
  Number of wire bits:           1435
  Number of public wires:         487
  Number of public wire bits:    1435
  Number of memories:               0
  Number of memory bits:            0
  Number of processes:              0
  Number of cells:                751
    CCU2C                         105
    L6MUX21                         1
    LUT4                          441
    PFUMX                          13
    TRELLIS_FF                    191

8.50. Executing CHECK pass (checking for obvious problems).
Checking module taptempo...
Found and reported 0 problems.

8.51. Executing JSON backend.
```




Nous obtenons un design légèrement plus petit avec la version Verilog, mais les ordres de grandeurs sont tout de même respecté.


Placement routage avec NextPnR
------------------------------



[NextPnR](https://github.com/YosysHQ/nextpnr) est un logiciel de placement routage qui prend le schéma ([netlist](https://fr.wikipedia.org/wiki/Netlist)) de cellules «primitives» généré par le logiciel de synthèse et associe chaque cellule à une cellule disponible dans le FPGA. NextPnR effectue également le routage qui consiste à établir les connexions entre les différentes cellules.


C’est également à cette étape que l’on va préciser la configuration du FPGA (taille, IO…). En plus du fichier _json_ de synthèse nous donnerons un second fichier de configuration des IO nommé `taptempo.lpf` décrivant nos trois signaux d’entrées-sortie :


```
LOCATE COMP "clk_i" SITE "P6";
IOBUF PORT "clk_i" IO_TYPE=LVCMOS33;
FREQUENCY PORT "clk_i" 25 MHZ;

LOCATE COMP "btn_i" SITE "M13";
IOBUF PORT "btn_i" IO_TYPE=LVCMOS33;

LOCATE COMP "pwm_o" SITE "P4";
IOBUF PORT "pwm_o" IO_TYPE=LVCMOS33;
```





Toutes les commandes de synthèse données ici sont bien évidemment disponibles dans un [Makefile](https://github.com/Martoni/TapTempoASIC/blob/master/synthesis/colorlight_vhdl/Makefile) sur le dépot. Pour faire le placement routage nous pourrions taper la commande suivante :


```
$ nextpnr-ecp5 --25k --package CABGA256 --speed 6 --json taptempo.json --textcfg taptempo_out.config --lpf taptempo.lpf --freq 25
```


Qui ne donnera **pas** le fichier de configuration nommé **bitstream** permettant de configurer le FPGA !

Car les spécifications des FPGA sont gardées jalousement par les constructeurs, et il faut des heures et des heures d’ingénieries inverses pour venir à bout de ces informations. Travail qui a été effectué via le projet [Trellis](https://github.com/SymbiFlow/prjtrellis) et qui nous permet de convertir la sortie texte précédente `taptempo_out.config` en un bitstream reconnu par l’EPC5 :


```
$ ecppack taptempo_out.config taptempo.bit
```





Et l’on décroche enfin le Saint Grââl permettant de configurer la colorlight : le bitstream `taptempo.bit`.



En avant la musique avec openFPGALoader
---------------------------------------



Arrivé à cette étape il serait vraiment dommage d’être contraint de relancer l’ide proprio du constructeur juste pour télécharger le bitstream dans le FPGA via une sonde USB-Jtag !



C’est là que l’on peut dégainer le projet [openFPGALoader](https://github.com/trabucayre/openFPGALoader) qui a pour ambition de permettre la configuration de tous les FPGA existant avec toutes les sondes disponibles sur le marché.



```
$ openFPGALoader taptempo.bit
Open file taptempo.bit DONE
Parse file DONE
Enable configuration: DONE
SRAM erase: DONE
Loading: [==================================================] 100.000000%
Done
Disable configuration: DONE
```




Et voila, on peut maintenant taper taper taper [jusqu’au bout de la nuit](https://www.youtube.com/watch?v=heLm9gSVSTc).


Conclusion
==========



Le VHDL est très verbeux, les évolutions du langage ont tenté de corriger un peu le tir mais cela reste tout de même verbeux. Certaine caractéristiques comme l’insensibilité à la casse font un peu penser à un langage d’un autre âge.  Cependant, l’héritage du langage Ada fait de VHDL un langage très strict et déterministe de part sa conception contrairement au [Verilog](https://insights.sigasi.com/opinion/jan/verilogs-major-flaw/).


Le typage fort peut-être considéré à première vu comme un défaut ralentissant l’écriture du code. Mais il n’en est rien, après avoir souffert de « compiler » votre porte-gramme pour la simulation, vous aurez l’agréable surprise de voir votre système fonctionner parfaitement sur le FPGA du (presque) premier coup.


Le vocabulaire VHDL est très vaste et on se contente en général des structures de code connue dont on sait qu’elles « synthétiseront » correctement, ce qui donne une impression de ne jamais pouvoir atteindre la maîtrise du langage.


Il y a quelques années je m’étais [posé la question](https://linuxfr.org/users/martoni/journaux/le-vhdl-prend-il-l-eau) de la popularité du VHDL par rapport au Verilog. En effet, même si le VHDL est presque aussi bien supporté que le Verilog par les outils des constructeurs, ça n’était pas le cas des logiciels libres. C’est encore largement le cas aujourd’hui, même certain logiciels non libre supportent en priorité le Verilog. Le constructeur Gowin par exemple ne permettait que la synthèse Verilog avec son outil maison. Il fallait installer le logiciel tier [synplify](https://www.synopsys.com/implementation-and-signoff/fpga-based-design/synplify-pro.html) de synopsis pour pouvoir accéder à la synthèse VHDL.


Cette extension de ghdl pour Yosys change la donne. Car, comme nous l’avons vu, il est possible de l’utiliser pour convertir son projet en Verilog et avoir accès à tous l’écosystème libre Verilog. Il est également possible de faire de la [vérification formelle pour le VHDL](http://pepijndevos.nl/2019/08/15/open-source-formal-verification-in-vhdl.html).


Avoir la compétence VHDL dans son CV est une assez bonne idée car c’est souvent par ce mot que l’on résume le développement ASIC/FPGA/SoC. En Europe, le VHDL est très apprécié de l’industrie et particulièrement de l’industrie de défense.


Mais si c’est juste pour mesurer le tempo, ce n’est peut-être pas la voie la plus rapide et la plus simple ;)

You are viewing proxied material from bitreich.org. The copyright of proxied material belongs to its original authors. Any comments or complaints in relation to proxied material should be directed to the original authors of the content concerned. Please see the disclaimer for more details.
